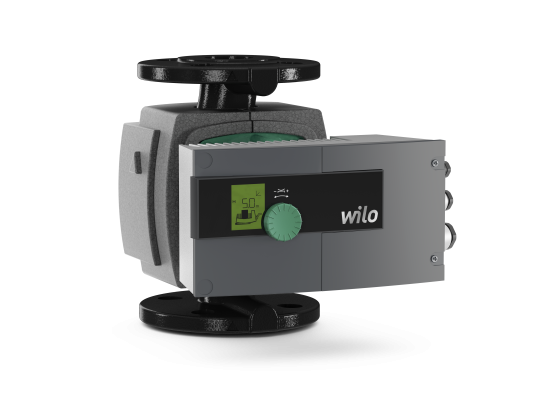

Pompă Wilo-Stratos

Avantajele dumneavoastră

• Economie de energie datorită eficienței superioare a sistemului cu funcția Q-Limit (limitarea debitului)
• Index îmbunătăţit de eficienţă energetică EEI ≤0,20 la toate pompele cu un rotor
• Ecran optimizat pentru o uşurinţă mai mare de citire şi o utilizare îmbunătăţită
• Montaj economic datorită concepţiei compacte şi ecranului LCD independent de poziţie
• Concept modular pentru conectarea tuturor sistemelor obişnuite de magistrală (de ex. Modbus, BACnet, CAN, LON, PLR)
• Calitate consacrată şi fiabilitate

Sortiment scos din producție

După 19 de ani de succes, pompa de înaltă eficienţă Wilo-Stratos este scoasă din programul de livrare, la sfârșitul lunii martie 2020 și este înlocuită complet cu noua pompă inteligentă Wilo-Stratos MAXO. Cu noua tehnologie a pompelor Stratos MAXO continuăm era de succes a seriilor constructive Stratos.

Utilizare

Instalaţii de încălzire cu apă caldă, de toate tipurile, instalaţii de climatizare, circuite închise de răcire, instalaţii industriale de recirculare.

Echipare/funcționare

Moduri de funcționare

• Reglajul turației prin semnal extern (n=constant)
• Δp-c pentru presiune diferențială constantă
• Δp-v pentru presiune diferențială variabilă
• Δp-T pentru presiunea diferenţială în funcţie de temperatură (cu posibilitate de programare cu ajutorul IR Stick, al telecomenzii IR Monitor, Modbus, BACnet, LON sau CAN)
• Q-Limit pentru limitarea debitului volumetric maxim (reglare numai prin stick-ul IR)

Funcții manuale

• Reglarea modului de funcționare
• Reglarea valorii impuse pentru presiunea diferențială
• Reglarea operaţiei automate de revenire
• Reglare pompă PORNIT / OPRIT
• Reglarea turației (reglaj manual)

Funcții automate

• Adaptarea continuă a performanțelor în funcție de regim
• Funcţionare automată cu turaţie redusă
• Funcţia de deblocare
• Softstart
• Protecție totală a motorului cu sistem electronic de declanșare integrat

Funcții de comandă externe

• Intrare de comandă „Prioritate dezactivată“ (posibil cu module IF Stratos)
• Intrare de comandă „Reducere prioritară“ (posibil cu module IF Stratos)
• Intrare de comandă „Analog In 0 - 10 V“ (reglarea de la distanţă a turaţiei) (posibil cu module IF Stratos)
• Intrare de comandă „Analog In 0 - 10 V“ (reglarea de la distanţă a parametrilor nominali) (posibil cu module IF Stratos)

Funcții de semnalizare și afișare

• Semnalare generală de defecțiune (contact normal închis fără potențial)
• Semnalizare specifică de funcţionare (contact ND fără potenţial) (posibil cu module IF Stratos)
• Lampă de semnalizare a avariei
• Afişaj cu cristale lichide pentru indicarea datelor pompei şi codurilor de eroare

Schimbul de date

• Interfaţă în infraroşu pentru schimbul de date fără fir cu IR Stick/telecomanda IR
• Interfaţă serială digitală Modbus RTU pentru conectarea la automatizarea clădirii prin intermediul sistemului BUS RS485 (posibil cu module IF Stratos).
• Interfaţă serială digitală BACnet MS/TP Slave pentru conectarea la automatizarea clădirii prin intermediul sistemului BUS RS485 (posibil cu module IF Stratos).
• Interfaţă serială digitală CAN pentru conectarea la automatizarea clădirii prin intermediul sistemului BUS CAN (posibil cu module IF Stratos).
• Interfaţă LON serială, digitală, pentru racordarea la o reţea LONWorks (posibil cu module IF Stratos)
• Interfaţă serială, digitală PLR pentru conectarea la sistem de automatizare clădiri prin convertor de interfaţă Wilo sau modul de cuplare procurat de client (posibil cu module IF Stratos)

Gestionarea pompelor cu două rotoare (pompă cu două rotoare sau 2 pompe cu un rotor)

• Regim de funcţionare activ/rezervă (comutare automată în caz de avarie/alternarea programată a pompelor): posibile diferite combinaţii cu module IF Stratos (accesorii).
• Funcţionare în paralel (conectare şi deconectare a vârfurilor de sarcină pentru optimizarea randamentului): posibile diferite combinaţii cu module IF Stratos (accesoriu)

Echipare

• Loc pentru cheie pe corpul pompei (la pompe cu racorduri filetate cu P2 < 100 W)
• La pompe cu flanşă: Modele flanşă
• Versiune standard pentru pompele DN 32 până la DN 65: Flanşă combinată PN 6/10 (flanşă PN 16 conform EN 1092-2) pentru contraflanşa PN 6 şi PN 16
• Execuţie standard pentru pompele DN 80 / DN 100: Flanşă PN 6 (PN 16 dimensionată conform EN 1092-2) pentru contraflanşa PN 6
• Execuţie specială pentru pompele DN 32 până la DN 100: Flanşă PN 16 (conform EN 1092-2) pentru contraflanşa PN 16
• Soclu pentru extinderea opţională cu module IF Wilo
• Termoizolaţie, dotare de serie, pentru utilizare în instalaţii de încălzire

Conținutul livrării

• Pompă
• Inclusiv izolație termică
• Inclusiv garnituri pentru racordurile filetate
• Inclusiv șaibe suport pentru șuruburile flanșelor (pentru diametre nominale de racordare DN 32 - DN 65)
• Inclusiv instrucțiuni de montaj și exploatare

Date tehnice

• Domeniu de temperatură admis între -10 °C și +110 °C
• Alimentare electrică 1~230 V, 50/60 Hz
• Grad de protecție IPX4D
• Racord cu fiting sau cu flanşă (în funcţie de model) Rp 1 până la DN 100
• Presiune max. de lucru cu model standard: 6/10 bari sau 6 bari (model special: 10 bari sau 16 bari)

Materiale

• Carcasa pompei: fontă cenuşie cu strat de acoperire prin cataforeză
• Izolaţie termică: Polipropilenă
• Arbore: oțel inoxidabil
• Lagăr: Carbon, impregnat cu metal
• Rotor hidraulic: Material plastic

Descriere/tip constructiv

• Pompă de circulație cu rotor umed, cu motor EC și adaptarea puterii în mod automat și integrat
• Tehnologie cu buton verde și ecran grafic
• Protecţie pentru motor cu sistem electronic de declanşare
• Conexiune cu fișă pentru extinderea funcționalității cu modul IF opțional pentru automatizări de clădiri
• Rotor cu palete curbate tridimensional şi stator cu manta din plastic, din material compus cu fibră de carbon
