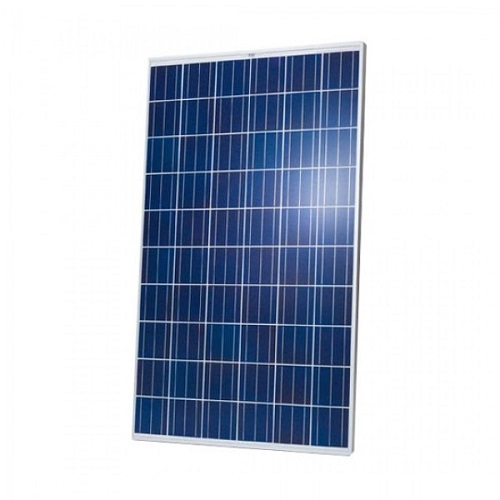

Panou (colector) solar Viessmann, model Vitovolt 200

Construcția modulelor este de tip laminar. Celulele solare individuale sunt învelite în două folii din material sintetic. Învelișul de pe fața posterioară a panoului este alcătuit dintr-o folie izolatoare. Foliile, împreună cu sticla, sunt capsulate astfel încât celulele să fie protejate de intemperii.

Modulul, gata pregătit pentru conectare. este ușor de montat pe acoperiș, datorită greutății reduse și a chiturilor standard de montaj.

Mod de funcționare
În principiu, o instalație fotovoltaică conectată la rețea funcționează în 3 etape:

Producerea energiei
Energia solară ajunsă pe suprafața panoului fotovoltaic eliberează electroni. Purtătorii de sarcină pozitivi și negativi se adună la contactele electrice ale modulului fotovoltaic, creând, în celula fotovoltaică, curent continuu. Acest efect fotoelectric este produs fără reacții chimice sau mecanice, ceea ce nu presupune uzură sau necesitatea servisării panourilor.

Transformarea energiei
Curentul continuu generat de panoul fotovoltaic este transformat prin intermediul invertorului în curent alternativ (230V la 50Hz).

Utilizarea energiei
Spre deosebire de instalațiile fotovoltaice tip insulă la care energia electrică produsă trebuie stocată în baterii, la instalațiile fotovoltaice conectate la rețea, curentul produs este injectat direct în rețeaua publică.

Avantaje la prima vedere

• componentele necesare instalației fotovoltaice, precum cablurile de conectare și invertoarele de tensiune sunt perfect compatibile
• montaj rapid prin:

– cuplarea ușoară a cablurilor electrice,
– posibilități de montaj pe acoperișuri verticale și orizontale

• datorită diodei-bypass integrate se obțin rezultate bune și în zone parțial umbrite (prevenirea hot spot-urilor)
• sticla acoperitoare antireflex, cu valori ridicate de permeabilitate pentru rezultate optime ale radiației
• toate modulele sunt controlate periodic din punct de vedere calitativ și sunt certificate conform IEC 61215 respectiv 61646 și 61730 EWG 89/392, clasa de protecție II
• Invertor de tensiune eficient, pregătit pentru conectare, cu display integrat - posibilitate pentru afișarea datelor și transmiterea datelor la distanță
• Putere până la 280 Wp
